LaserTach LT2激光轉速傳感器

LaserTach LT2激光轉速傳感器

The LaserTach LT2 ICP激光轉速計(LT2 ICP LASER TACHOMETER )可感應旋轉設備的轉速，輸出模擬電壓的脈衝數據，用於參考振動與周轉速關係。在遠 20 英寸（51 厘米）的距離

，大可測量轉速為每分鍾 100000 轉。 當有合適的脈衝信號被采集
，LED 的指示燈可以顯示。標準的 BNC 接頭可以直接接入帶有 ICP®恒流供電的數據采集係統或信號調理器。區別於其他磁性轉速計需要被測件是黑色金屬材料，LT2 隻需要在被測軸上貼上反光紙。

 本產品與 ICP®加速度傳感器從 ICP®信號調理器供電一樣
，僅需要一根同軸線纜或者雙絞線纜連接。不需要額外的特殊電源。這樣設計的好處是可以跟其他 ICP®傳感器陣列一樣
，使用同樣的線纜和調理器。鑒於 LT2工作使用的是大多數數據采集係統都提供的恒流供電，大大簡化了你的測試係統的布線和配置。

LaserTach LT2激光轉速傳感器產品優點 :

• 需要標準 ICP®傳感器信號調理器的 2-10 mA 恒流供電

• 在安裝過程中
，10 英寸（51cm）的安裝範圍和標配的螺栓包提供很大的靈活性

• 激光的連續工作保證轉速測量中沒有數據抖動

• 每轉一個脈衝避免了因為一個脈衝通道而提高其它通道的采樣率

• 對動態旋轉機械測試簡化了線纜管理

ICP激(ji)光(guang)轉(zhuan)速(su)傳(chuan)感(gan)器(qi)是(shi)動(dong)態(tai)測(ce)量(liang)傳(chuan)感(gan)器(qi)中(zhong)是(shi)一(yi)個(ge)大(da)家(jia)庭(ting)
，可(ke)以(yi)測(ce)量(liang)加(jia)速(su)度(du)，聲(sheng)音(yin)，力(li)
，壓(ya)力(li)
，衝(chong)擊(ji)和(he)應(ying)變(bian)。它(ta)們(men)需(xu)要(yao)從(cong)信(xin)號(hao)調(tiao)理(li)器(qi)的(de)恒(heng)流(liu)電(dian)源(yuan)獲(huo)得(de)激(ji)勵(li)。

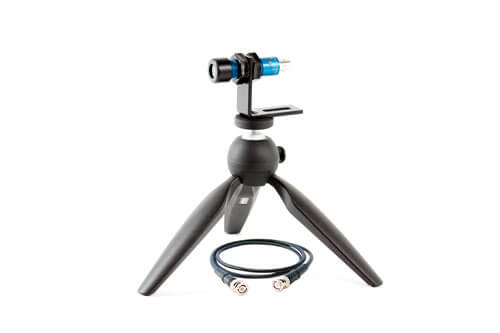

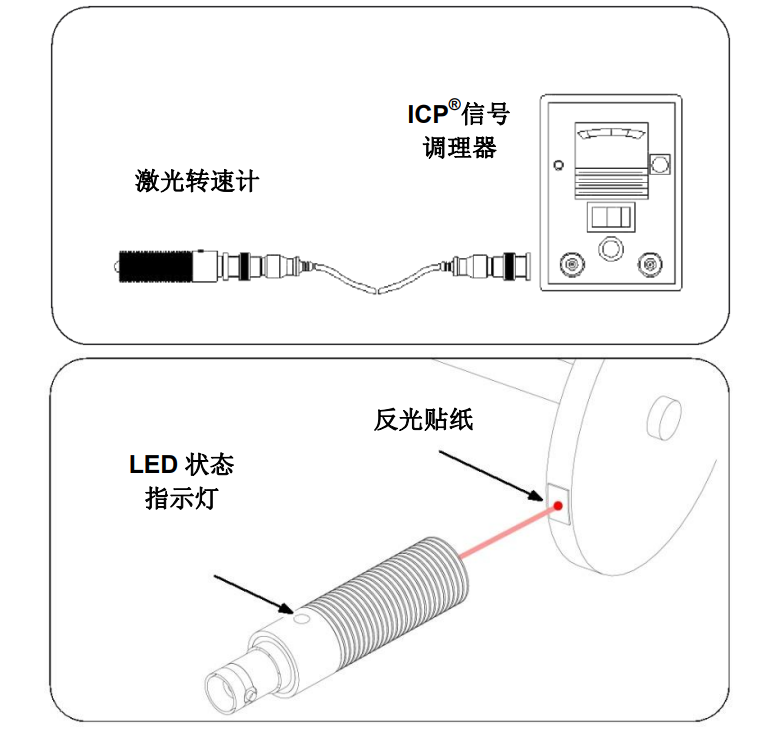

軸的轉速現在也能用同樣的信號調理器和數據采集係統通道。因為傳統的轉速計需要額外的電源供電，LT2 可以通過任何工業標準的 2 mA IEPE 信號調理器供電，輸出軸轉速對應的頻率電壓脈衝信號。LT2 通過 BNC 一端連接到 ICP信號調理器，探頭直接對準轉動軸的反光貼紙。LT2 在探頭激光掃過反光貼紙以後會有一個電壓脈衝的 LED 閃爍顯示。LT2 的套組包含 LT2，BNC 線纜
，迷你三腳架和額外的反光貼紙。

LaserTach LT2激光轉速傳感器性能

速度範圍:每分鍾轉速 (RPM) 100 000

工作距離: 90° 入射 3 mA 恒流供電 20 英寸（51cm）

環境

工作溫度範圍 -10°C - 50 °C

保存溫度範圍 -40 °C - 85 °C

電氣

激勵電壓 18 - 30 VDC

恒流源激勵 2 - 10 mA

輸出阻抗 < 100 Ω

物理參數

尺寸（長 x 直徑） 88.9 mm x 15.99mm

安裝螺紋 5/8-18 UNF 2A

重量: 帶安裝螺栓 22 克，不帶安裝螺栓 20.5 克

連接方式 BNC Jack
