TIME5370裏氏硬度計

TIME5370 裏氏硬度計

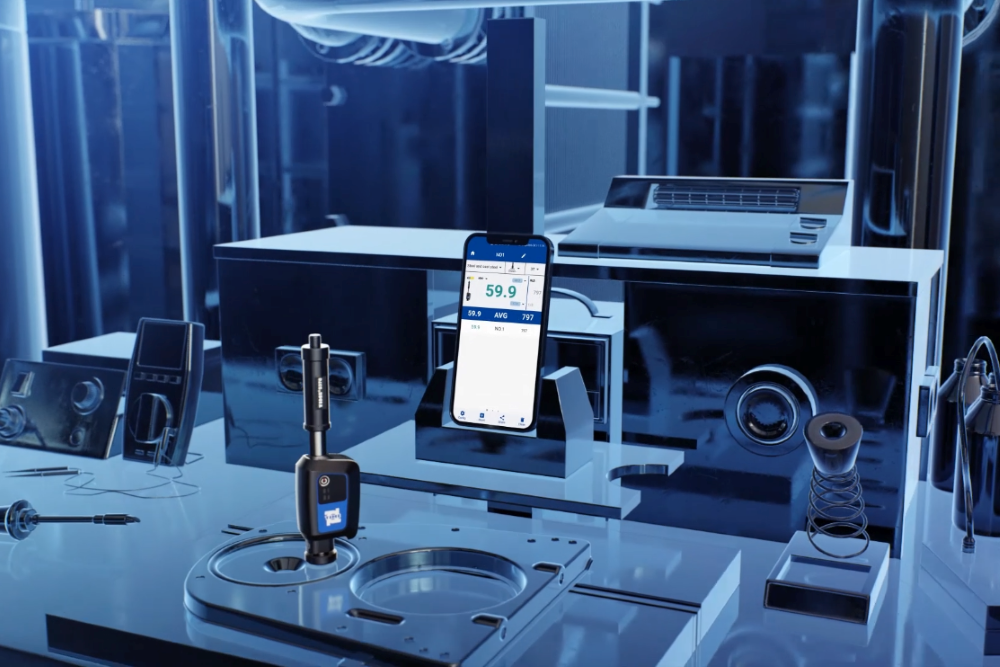

TIME5370 裏氏硬度計是一款依托時代“工業智能檢測物聯網平台”的智能裏氏硬度計
，是由傳統的便攜式單體儀器的研發向時代智能測量係統的建立邁出的步。 產品的結構由 1 台智能手機 +1 支智能裏氏探頭組成，兩者之間通過藍牙無線通信
，產品兼顧了分體式和一體化裏氏硬度計的優勢。

智能手機端憑借其自身軟件、硬件
、網絡優勢實現強大的裏氏硬度計主機的功能，並能作為智能測量終端節點，接入到物聯網平台。 智能探頭端的設計則更專注於測量，產品設計中引入了多項新技術。線圈部件抬高設計
，配合小支承環使用

，可部分替代 D+15 型衝擊裝置，更適合測量溝槽內或凹入表麵的工件
；體型小巧
，無傳感器線纜

，便於攜帶和操作
；產品采用了無線充電技術；可遠程升級軟件；有良好的、係統性的產品可靠性等。 產品申請了 1 項外觀專利和 1 項實用新型專利。

TIME5370 裏氏硬度計工作原理

用規定質量的衝擊體在彈力作用下 , 以一定速度衝擊試樣表麵 , 用衝擊體在距試樣表麵 1mm 處的回彈速度與衝擊速度的比值計算裏氏硬度值。計算公式如下：

HL=1000 × VB / VA
式中：
HL—— 裏氏硬度值；
VB—— 衝擊體回彈速度
；
VA—— 衝擊體衝擊速度。
衝擊裝置輸出信號示意圖如下：

TIME5370 裏氏硬度計產品特點

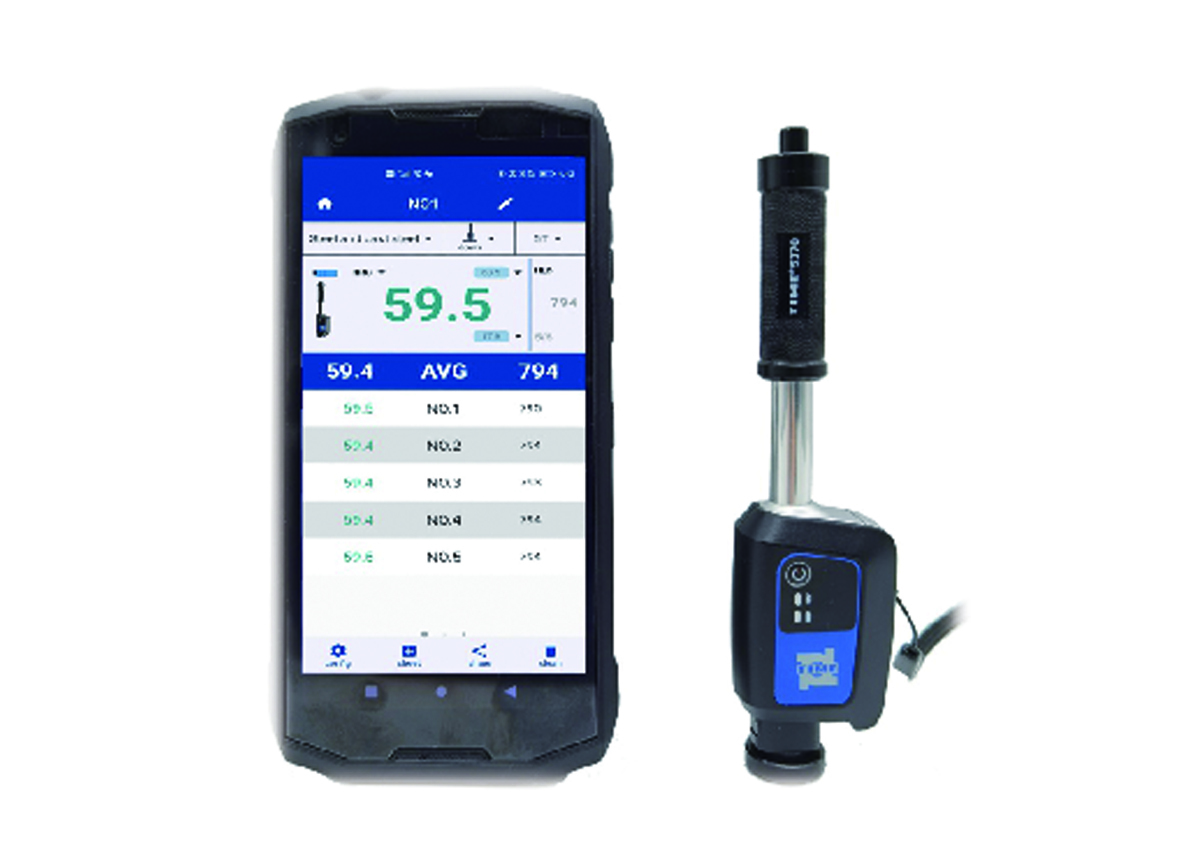

產品由 1 台智能手機 +1 支智能探頭組成 , 兩者通過藍牙無線通信
；
智能探頭測得硬度值，可實時無線傳輸到智能手機端；
智能手機端安裝有“時代智檢測”專用測量 APP （以下簡稱 APP ），接收智能探頭的測量值並實現裏氏硬度計的其它功能；
APP 六大功能模塊助力用戶質量管理及售後服務：
1)測量管理：即測、即存；實時顯示、語音播報測量數據
；列表、圖形多角度分析測量數據。隨時隨地實時分享當前數據。
2)數據管理：曆史數據溯源。可以查詢曆史數據；圖形
、視頻

、文本、測量數據多維度創建工單

、生成報表等。
3)客戶服務：售後提單

、一鍵呼叫，服務就在您身邊。
4)設備管理：對使用設備進行管理。
5)用戶管理：用戶資料維護及用戶權限獲取。
6)係統設置：輔助測量設置、軟件升級等功能。

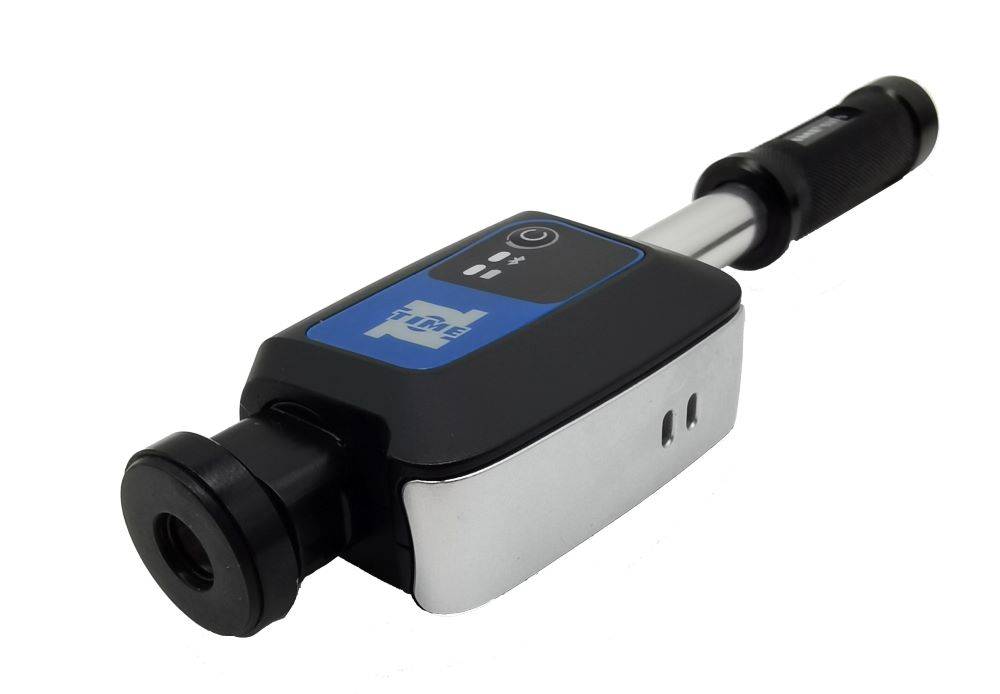

智能探頭具有良好的便攜性 , 體型小巧，帶掛繩設計；
智能探頭采用內置可充電鋰電池，可無線充電
；
智能探頭為 IP54 級防塵防水，能適應惡劣的使用環境；更通過係統性的第三方可靠性測試。
智能探頭的軟件可遠程升級；
智能手機可連接到時代 “工業智能檢測物聯網平台” , 實現更豐富的功能；
具有自動識別常用衝擊方向功能；
可預先設置硬度值上、下限
，超出範圍自動報警
，方便用戶批量測試的需要；
具有自定義材料功能
，用戶可通過對比試驗生成專屬的硬度轉換表；
可切換至國外硬度轉換表，作為硬度轉換參考；
測量記錄可添加圖片、視頻、定位等多類型的附加信息
；
可實現豐富的後期數據處理，如雲端存儲、定製工單、數據實時共享、生成報表等
；
具有自動關機功能，且自動關機時長可調或者關閉該功能。

智能探頭相關：
工作電壓： 3.7V
充電方式：無線充電
充電電源： 5V/1A
充電時間：約 3h
持續工作時間：≥ 24h
無線通訊接口標準：藍牙 4.2
尺寸： 158mm × 40mm × 25mm
重量： 85g

TIME5370裏氏硬度計標準配置

智能裏氏探頭 1 支；
小支承環 1 隻；
尼龍刷（ I ） 1 隻；
裏氏標準塊（高值） 1 塊；
無線充電器 1 套；
掛繩 1 根。

選擇配置
智能手機 1 台（預安裝“ 時代智檢測” APP ）
；  各種異型支承環。

TIME5370裏氏硬度計技術參數

衝擊裝置： D 型；

衝擊裝置特性和測量要求見表 1
，球頭壓痕尺寸見表 2 ；

表 1

表 2

示值誤差和示值重複性
，見表 3 。  l

測量範圍： 170 ～ 960 HLD

測量方向： 360 °

顯示：智能手機顯示屏

TIME5370裏氏硬度計測試範圍 表3

表 4
