FLUKE激光觸發器，轉速傳感器

激光觸發器、轉速傳感器Laser Trigger Sensor
、RPM sensor

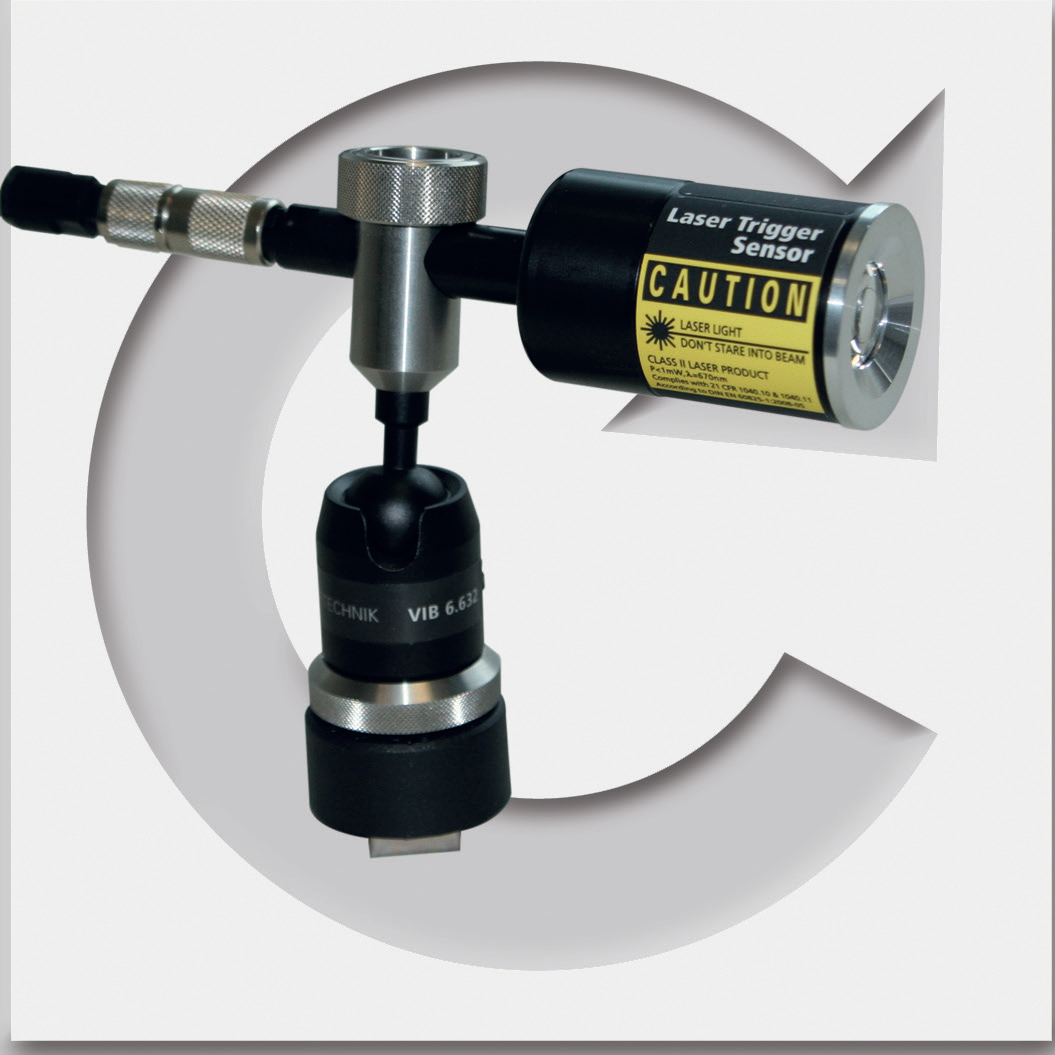

激光傳感器（Laser Trigger Sensor

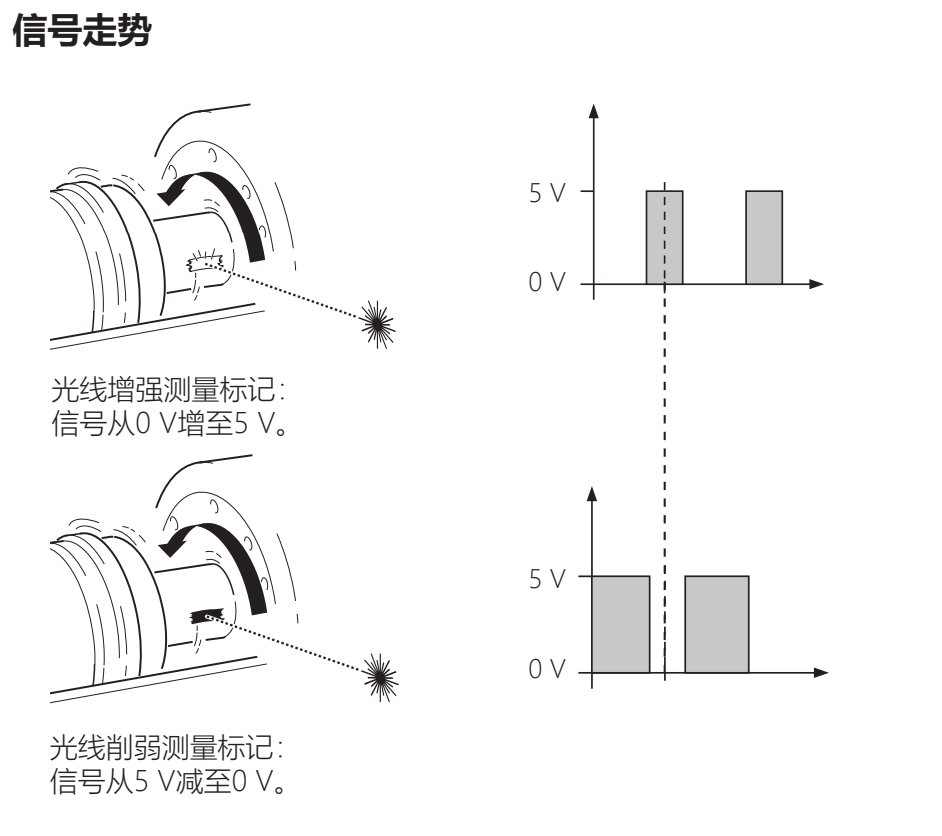

、RPM sensor）VIB 6.631, VIB 6.631 EX以光學方式借助紅色激光收集信號。激光束從激光傳感器頭射出
，並照射旋轉軸上的測量標記。測量標誌可以對光進行增強（例如反光帶VIB 3.306）或削弱（對比標記
，例如在淺色表麵上的黑線）。每當傳感器傳感器檢測到亮度差時，它將發出一個電脈衝。測試儀器從電壓脈衝的重複頻率中計算軸轉速。

維護和保養

此激光傳感器無法進行保養。欲清潔光學鏡頭
，請您使用蘸水的清潔無絨布。注意，請勿直接觸摸鏡頭。清潔時請勿使用酒精！

運輸與儲存

• 於測量儀器箱中保管傳感器
、電纜和三腳架。

• 使用墊圈將三腳架上的磁極短路。

激光觸發器/轉速傳感器（簡寫：傳感器）作為振動測量和轉速測量觸發器與普盧福數據收集器搭配使用。

安全提示

• 使用前請仔細閱讀以下說明。

• 隻可使用原裝配件。

• 請勿再使用有缺陷的傳感器。

• 不要打開外殼。

• 在安裝測量組件前請關閉機器
，並按照適用規定防止機器重新開啟。

• 進行設備測量時需遵守安全規定。

• 重啟機器前對測試結構進行空轉檢查。避免測試結構與旋轉中的機器零件發生接觸。人身傷害和物品損壞危險！

• 在儲存和運輸中，通過附帶的墊圈將三腳架上的磁極短路
，以盡量降低磁場強度。

• 傳感器符合歐洲指令2004/108/EG。

將傳感器固定在三腳架上：

• 將傳感器的插座穿過夾緊裝置，以使滾花螺母位於插座中部。

• 牢固擰緊滾花螺母。

將三腳架安裝在機器上：

• 根據下列標準在機器上選擇適當位置：清潔度
、磁特性、允許的測量距離、彎曲表麵的小直徑：40 mm。

• 小心通過上邊緣固定磁腳
，以避免高衝擊載荷。

• 在機器軸上安裝測量標誌。

• 通過電纜將傳感器連接在測量儀器上。

調整

• 將傳感器通過激光對準測量標記。

• 為了進行調整，您可以如下開啟激光：

- 在操作模式“平衡”中通過測量屏幕中的對話菜單打開激光。

- 在操作模式“多模式”中啟動轉速測量。

- 激活測量任務“減退分析”。激光之後會自動開啟。
