QNix9500塗層測厚儀在嚴重腐蝕測量的應用

適用範圍

重腐蝕防護中的層厚測量

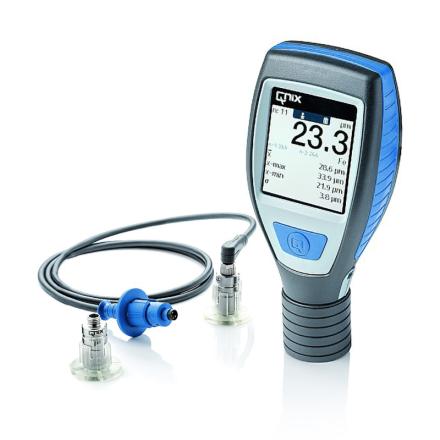

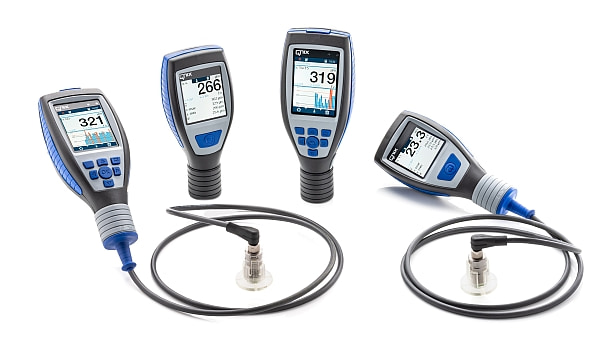

從簡單的測量到結果記錄，Qnix®9500和QNix®5500簡化了用戶的測量過程。

船舶建築•海洋•橋梁•能源分配•化工

塗料公司與各地的鋼鐵生產商，塗料製造商，專業服務公司和工程辦公室合作。這有明確的目標：為各種行業的鋼結構
，機器和係統的操作

，建造和維修優化安全性，盈利能力和質量水平。德國尼克斯QNix®以其，堅固，同時易於使用的塗層厚度測量設備為用戶提供支持。

在粗糙表麵上進行可靠的塗層厚度測量

非破壞性  塗層厚度測量裝置在粗糙表麵上的塗層厚度比實際可用的塗層厚度大。因此
，補償是必要的。QNix®9500在兩個zui常見的用例中提供了zui佳的支持：

噴砂，未塗層的基材可用於調整：

通過對噴砂表麵進行兩點調節，可以將測量設備調節到期望值附近。

噴砂，未塗層的基材不可接觸（已塗層）：

通過在未塗覆的基材（與已塗覆的基材）相似的位置進行零點調整

，您可以照常調整測量設備。另外
，將確定的難以接近的基材的粗糙度設置為偏移量。

QNix®9500 Premium +支持根據和標準（例如ISO 12944
，IMO-PSPC或SSPC-PA2）的預定義調整類型。

單擊三下即可完成報告的測量數據采集和記錄

為了驗證塗層係統的各個區域，用戶可以根據物體的大小定義控製區域。必須在這些表麵上執行一定數量的測量。QNix®9500 Premium +通過可預配置的作業（訂單或對象）為您提供支持，您可以在其中創建保存測量值的區域。這樣

，您可以跟蹤大麵積，不同的對象或多層係統。

使用QNix®軟件QN9，您可以輕鬆地預配置作業
，並將其另存為設備上的模板。您可以一次創建設備設置
，然後將其傳輸到相同類型的其他設備。

對於文檔，您可以使用QN9軟件創建自己的報告，根據您的意願或客戶的要求調整測量值和評估的顯示。隻需單擊三下，您就可以從報告模板或標準報告中以PDF格式創建文檔，也可以將測量值導出到Excel文件中。

根據和標準預先定義的極限值

在檢查塗層係統時
，QNix®9500可以自由調節zui大和zui小層厚度的極限值，或者通過設置名義層厚度以及允許的百分比偏差細節（例如90 / 10、80 / 120）來支持您。

德國尼克斯QNix®9500塗層測厚儀 Premium +還根據和標準（例如ISO 12944
，IMO-PSPC或SSPC-PA2）為您提供極限值（平均值）的預配置設置。

極限值直接顯示在探頭上

尤其是在大型結構上記錄許多測量值時，手持設備
，測量點和您要移動的區域之間不斷變化的視線對用戶來說很累。新開發的QNix®探針P3可以為您提供支持，並與QNix®9500結合使用，通過探針的彩色LED來顯示極限值是否已超過或低於極限值。

綠色=在限製範圍內

紅色=極限值降至以下

黃色=超過極限值

如果超出極限值，則僅需查看手持設備。

顯示用於雙麵塗層的兩個測得的塗層厚度值

QNix®9500的“雙工”模式可以在單個測量過程中測量 鋼基材上鍍鋅層的厚度，並在鍍鋅層上主要測量基於環氧的塗層。在雙工模式下，設備將鋅和漆層的厚度顯示為單獨的值（鍍鋅的zui小厚度：50μm）。

我們針對此應用領域的建議

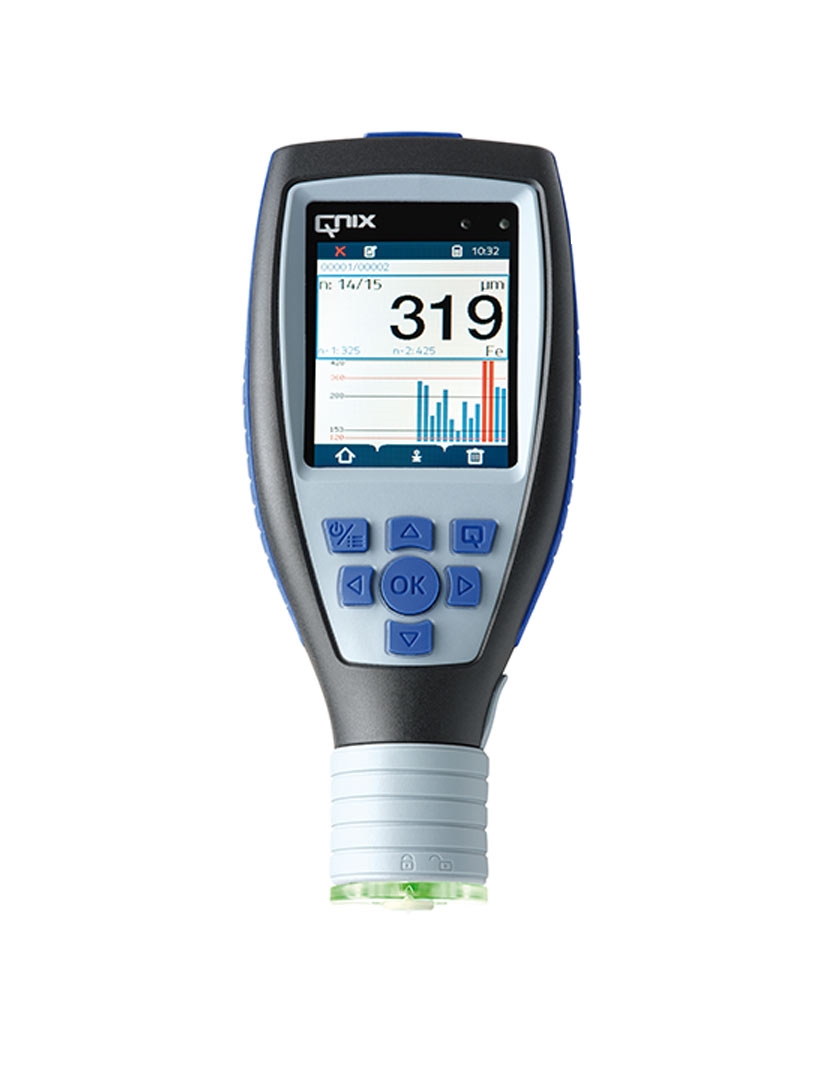

QNix®9500塗層測厚儀：

可擴展的模塊化設備係統，具有可互換探針，zui大測量範圍達5,000 µm-確保在整個產品生命周期中後續適應新的測量任務

用戶可更換的探頭電纜

高達120次測量/分鍾的高測量速度

快速簡便的調節功能

用於在具有鋅和絕緣層的鋼上測量多層係統的雙工測量模式

存儲量高達150萬個測量值，可在100個區域的100多個工作中使用統計功能和PC軟件進行評估和記錄

當超出或未達到設置的zui小和zui大層厚度時
，也會在探頭上進行聲音和視覺顯示

多層設備結構和玻璃纖維增強的堅固外殼，具有IP64防護等級，可防塵和防濺水，從而降低了震動敏感性

耐用的紅寶石測量頭，可進行大量測量

不鏽鋼外殼
，探頭的防護等級均為IP 65，具有防塵和防濺水功能
